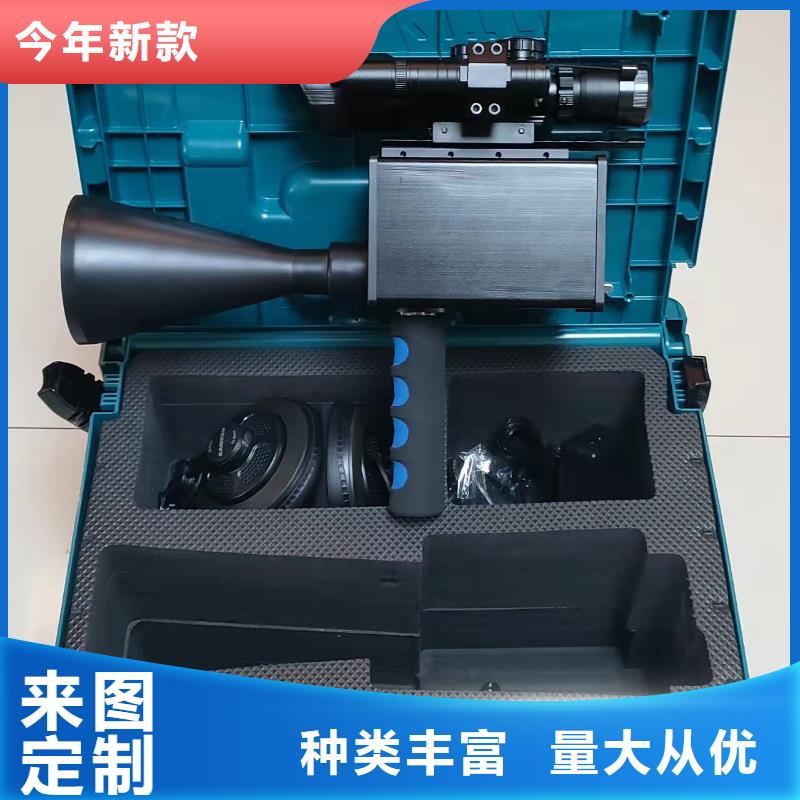

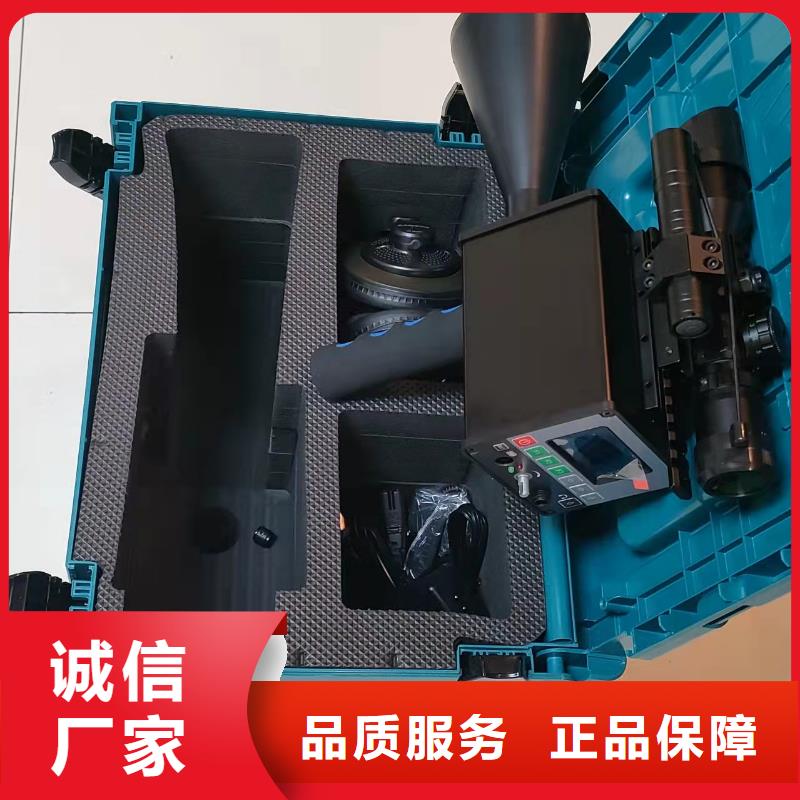

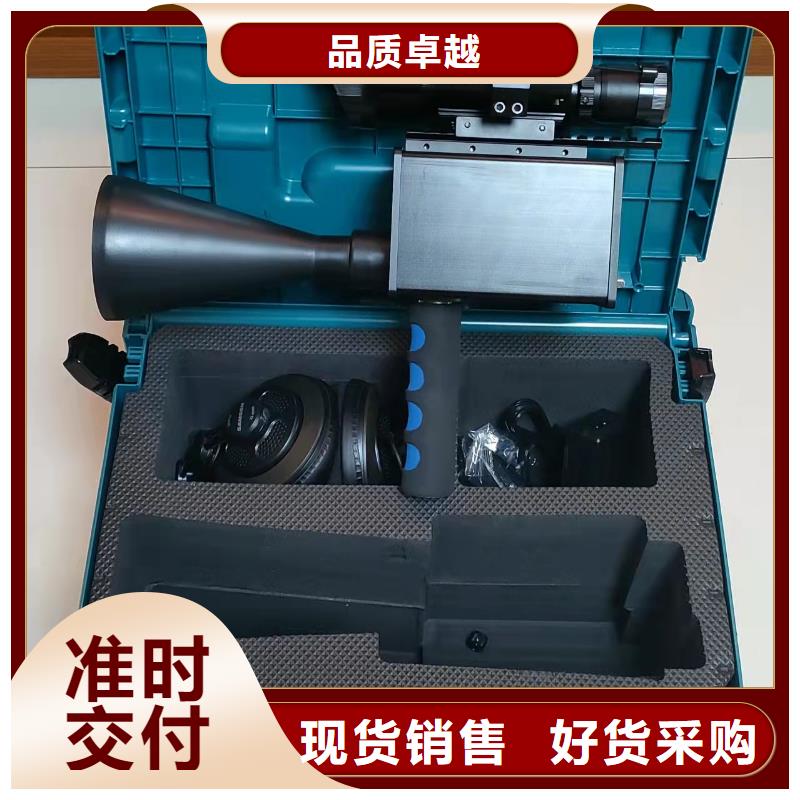

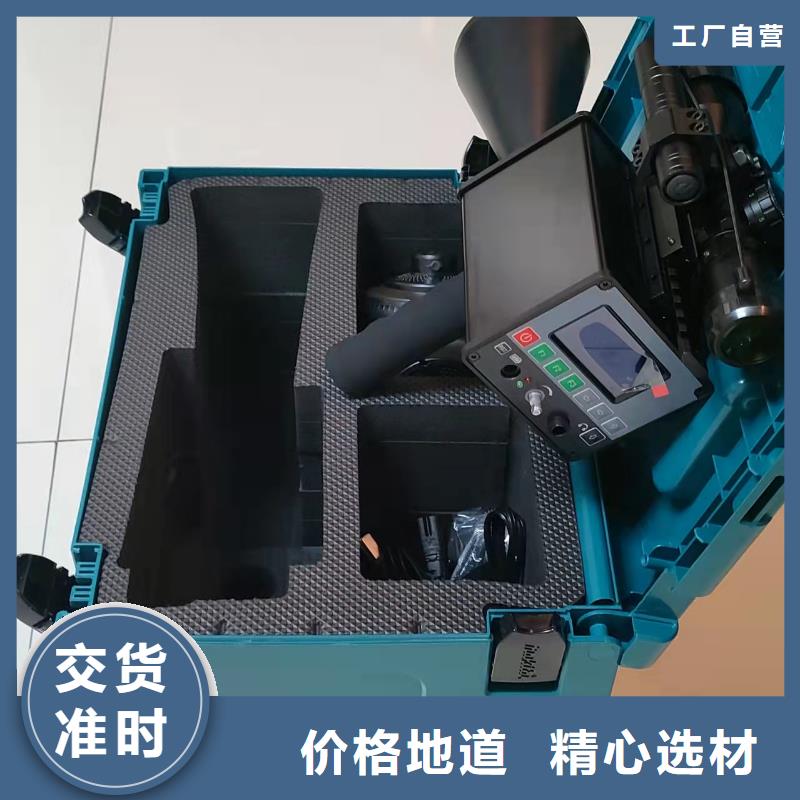

局部放电检测仪配电终端测试仪源厂直销

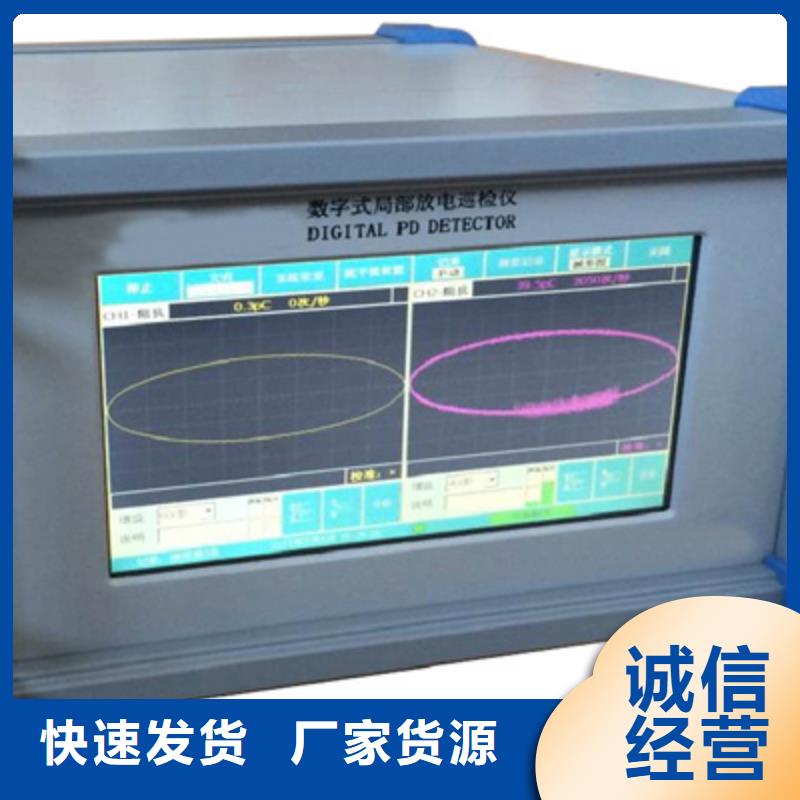

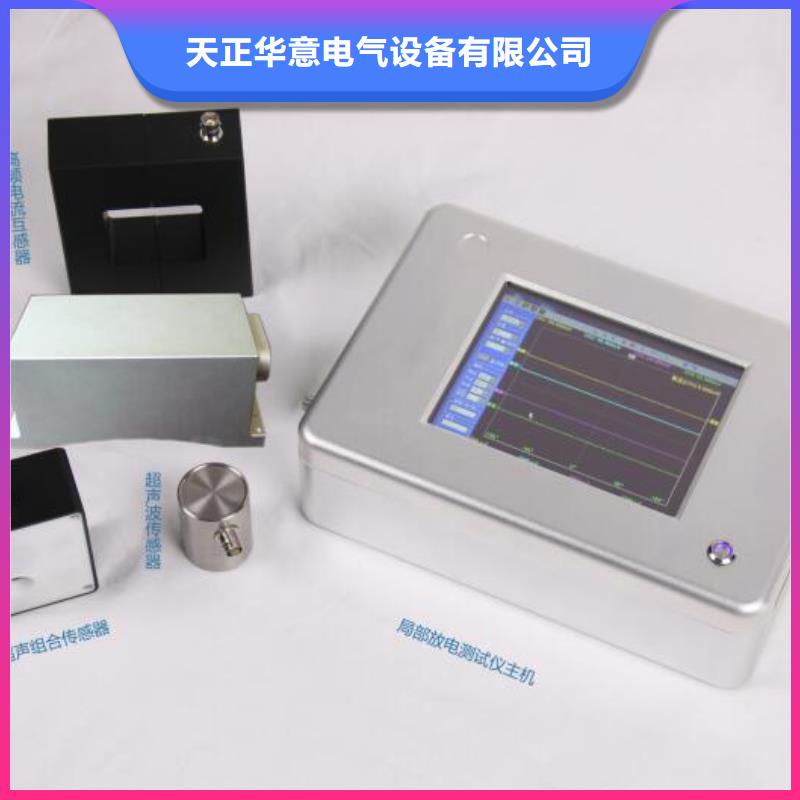

局部放电检测仪测量US试验有4种显示图：波形图，幅值模式和脉冲模式，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔，并根据幅值及时间间隔，用图谱中的一个点表示出来，终进行脉冲分布统计。
